Скорее всего, если вы когда-либо владели системой NES или играли в нее, вы сталкивались с миганием экрана или испытывали проблемы с игрой в свои игры. Причина всех этих проблем - плохие электрические соединения между игровыми картриджами и консолью NES, вызванные изношенным 72-контактным разъемом, грязью и коррозией.
Приложив немного терпения, вы можете восстановить свою систему NES и игры до состояния, как нового. Это руководство поможет вам разобрать консоль и покажет области, на которых вам нужно сосредоточиться при чистке и ремонте.
Шаги
Шаг 1. Переверните NES вверх дном
Выкрутите 6 винтов, обозначенных красными стрелками на рисунке. Ослабив винты, снова переверните консоль, и вы сможете потянуть верхнюю половину корпуса вверх. Будьте осторожны, чтобы не потерять винты!
Шаг 2. Снимите верхнюю половину корпуса и снимите радиочастотный экран
Это большая металлическая штука, которая покрывает большую часть внутреннего устройства NES. Удалите 7 винтов, и вы сможете вытащить его.
Шаг 3. Открутите 8 винтов, удерживающих системную плату NES, и вытащите ее из корпуса
Будьте осторожны, не тяните его слишком далеко, потому что к материнской плате все еще прикреплены разъемы.
Шаг 4. Снимите 3 разъема для контроллеров и переключателя в сборе
После этого вы сможете полностью вынуть материнскую плату из корпуса. Вынув материнскую плату, вы можете снять нижний экран RF.
Шаг 5. Снимите изношенный 72-контактный разъем картриджа с материнской платы
Чтобы вытащить его, может потребоваться немного силы. Вы можете выбросить старый 72-контактный разъем NES, так как он, скорее всего, изношен и не годен для использования.
Шаг 6. Контакты, соединяющие 72-контактный разъем, часто загрязняются и корродируют, что мешает надежному электрическому соединению разъема с материнской платой
Мы можем гарантировать, что наша новая ремонтная часть Nintendo Connector 72 pin для NES будет иметь хороший контакт, очистив контакты с помощью нашей ремонтной чистящей пасты NES и наших нестатических чистящих салфеток. Я настоятельно рекомендую использовать нашу чистящую пасту для очистки контактов, она избавит от всей грязи и коррозии и вернет контакт к гладкой блестящей поверхности. Нанесите небольшое количество пасты на нестатическую чистящую салфетку и потрите верхнюю и нижнюю стороны разъема материнской платы. Вы должны увидеть много черной грязи и коррозии, выходящей из разъема - это будет продолжаться в течение некоторого времени, однако, по нашему опыту, вам нужно только продолжать чистку, пока обе стороны разъема материнской платы не станут чистыми от грязи и коррозии.. После успешного применения чистящей пасты для ремонта Nintendo NES ОБЯЗАТЕЛЬНО протрите разъемы материнской платы нестатической чистящей салфеткой и небольшим количеством жидкости для полоскания для ремонта Nintendo NES. Убедитесь, что вы удалили все остатки чистящей пасты, и не забудьте очистить и промыть обе стороны контактов, перевернув материнскую плату и повторив процесс (если вы еще этого не сделали). После того, как обе стороны будут очищены и промыты, вытрите насухо неиспользованной салфеткой.
Шаг 7. Таким же образом, как вы сняли старый 72-контактный разъем NES, наденьте новый 72-контактный разъем NES для ремонта Nintendo на теперь чистые И СУХИЕ контакты материнской платы Nintendo
Опять же, 72-контактный разъем NES будет плотно прилегать, поэтому обязательно вставьте его до упора, иначе он не войдет в надлежащий контакт. С этого момента просто поменяйте порядок в обратном порядке и соберите все вместе. Одно важное замечание: убедитесь, что пластиковый язычок в передней части пружинного загрузчика встал на место под материнской платой. В противном случае вы заметите, что пружинный погрузчик либо застрянет в заблокированном положении, либо вообще не заблокируется. В любом случае я рекомендую протестировать устройство с помощью игры, чтобы убедиться, что все работает, прежде чем снова надевать корпус и RF Shield.

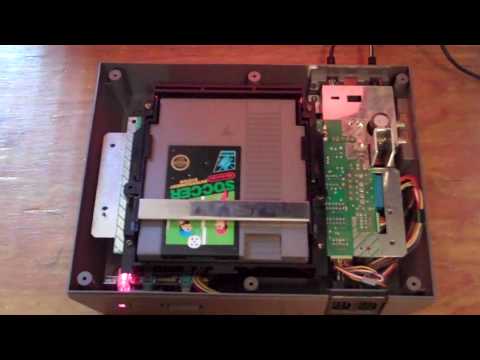

Видео - с помощью этой службы некоторая информация может быть передана YouTube
подсказки
- Кроме того, ЧИСТИТЕ СВОИ ИГРЫ NES! Это невозможно переоценить. Грязные игры NES заставят вашу NES отображать сплошной цветной экран. Плохой разъем NES обычно приводит к миганию экрана. Лучше всего отремонтировать вашу систему и очистить ваши игры, чтобы все работало правильно.
- Перед заменой 72-контактного разъема обязательно очистите материнскую плату NES, чтобы удалить скопившуюся грязь и сажу.
